Help: Photo of Pathe Baby inside needed

[Pierre Mdihi]

Hi everyone,

I'm trying to modified a Pathé baby and i'm actually block with the mechanism. The claws do not come out enough so the film is not moving forward. There in not enough pressure on the rotating piece, if i push it with my finger, the claw goes out.

I have the feeling i might not put some pieces in the right order. Is someone who have the same projector can send me photos of the inside so i can have a idea how it built.

If someone now why the claws do not come out, advice will be very appreciated.

Thanks in advance for your help,

Best regards

[Dominique De Bast]

ENGLISH TRANSLATION BELOW

Salut Pierre. Est-ce que par hasard le mécanisme n'est pas en mode arrêt sur image ? Quand il n'y a de film dans le projecteur, il réagit comme s'il y avait une encoche.

Hello Pierre.Pierre. Could it be that the mechanism is on still frame mode ? When there is no film in the projector, it reacts like if there was a notch.

[Ken Finch]

Hi Pierre, Have you actually dismantled the mechanism. If not it may simply be that the notch device is engaged. If you crank the handle without any film in the gate, the mechanics think a notch title is engaged and the claws remain protracted. If you continue cranking after a few seconds you will hear a click and it thinks it’s another notch. Suggest you try running a film through an see what happens. Make sure the spring loaded notch sensor is pushed back by the edge of the film before closing the gate. Hope this helps. Unfortunately my computer skills are not sufficient to enable me to post pictures but I am sure other members ca n help. Ken Finch.😊

[Dominique De Bast]

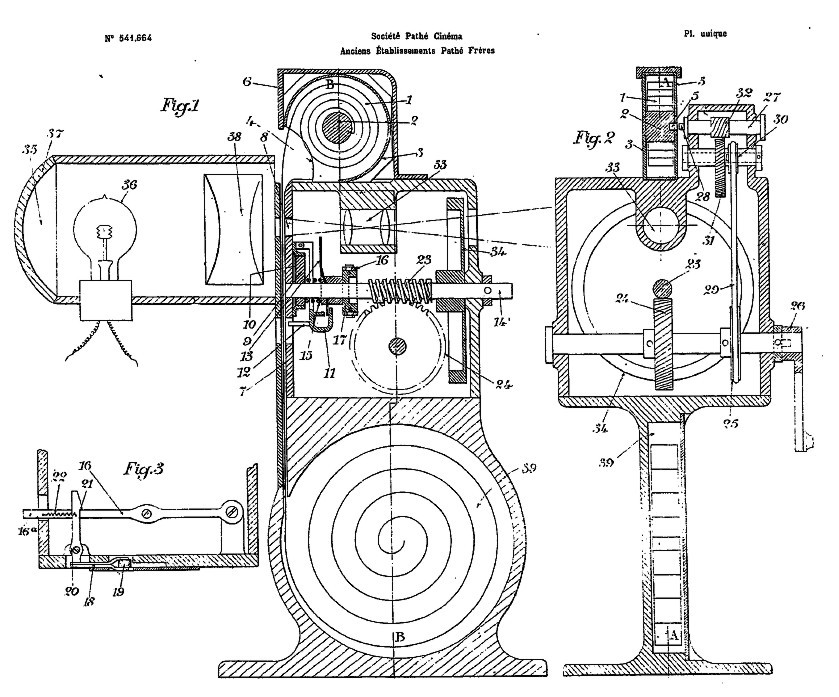

Au dessin annexé qui montre à titre d'exemple un mode de réalisation de l'invention :
• La fig. 1 est une coupe verticale longitudinale de l'appareil faite suivant la ligne A-A (fig. 2).
• La fig. 2 en est une coupe verticale transversale faite suivant la ligne B-B (fig. 1).
• La fig. 3 montre un schéma du mécanisme provoquant l'arrêt du film soit au cours de la projection soit à la fin de celle-ci par éloignement des griffes du mécanisme d'entraînement.
Comme le montre le dessin :
• 1 est le magasin-bobine avec son noyau 2 sur lequel est fixée invariablement l'une des extrémités du film à projeter, le dit noyau étant pourvu d'autre part, d'une rainure 5 pour son entraînement mécanique.
• 3 sont les joues du magasin-bobine et 4, la fenêtre ménagée dans sa paroi.
• 6 est le support qui maintient le magasin-bobine en place sur l'appareil de projection.
• 7 est un couloir guide du film.
• 8, la fenêtre de projection de l'appareil.
• 9 est une came lumière.
• 10, le cadre actionné par cette came, entraînant le support de griffe 11 et la griffe 12.
• 13 est la rampe hélicoïdale assurant le mouvement d'avance ou de recul du porte-griffe 11 supportant la griffe 12. Cette rampe coulisse sur l'arbre 14 de la came 9 et est séparée de cette came par un ressort 15, de plus, cette rampe est rendue solidaire du mouvement de rotationde l'arbre 14 par un clavetage approprié.
• 16 est un levier (fig. 1 et 3) agissant sur une bague 17 pour pousser la rampe 13 vers la came 9.
• 18 est une pièce coulissante portant à son extrémité une molette 19 qui s'appuie sur la tranche du film et actionnant une gachette 20 dont le bec 21 enclanche le levier 16 en marche normale. Le ressort 22 maintient le contact de la molette 19 sur le film. Quand la molette pénètre dans une encoche du film, le levier 16 est libéré et la rampe 13 sous l'effet du ressort 15 éloigne la griffe 12 du film. Pour reprendre la projection, on pousse à la main le levier 16 par son extrémité 16'; le bec 21 de la gâchette 20 reprend sa position d'enclenchement sur le levier, le film se remet en marche et on peut alors lâcher le levier.
• 23 est une vis de commande montée sur l'axe 14.
• 24 est une roue tangente et 25 une poulie montée sur l'arbre de la manivelle 26.
• 39 est une boîte plate circulaire où le film pénètre directement après s'être engagé dans le couloir 7 pour passer devant la fenêtre 8 et entrer en prise avec la griffe du mécanisme d'entraînement intermittent. Le film s'enroule sur lui-même dans cette boîte qui présente des moyens propres à l'empêcher de frotter à l'intérieur tels que par exemple des rouleaux disposés sur son pourtour et des nervures disposées sur ses joues et son pourtour.
• Le mécanisme de réenroulement du film est constitué par l'arbre 27 portant à son extrémité le tournevis 28 qui doit s'engager dans la rainure du noyau 2, du magasin-bobine 1. Cet arbre est entraîné par le mouvement de la manivelle à l'aide de la poulie 25, de la courroie 29, de la poulie 30, de la roue tangente 31 et de la vis 32.
• Les dents de la roue 31 et de la vis 32 sont obliques de sorte que l'arbre 27 qui présente dans ses portées un jeu suffisant, est maintenu éloigné du magasin bobine quand on tourne la manivelle dans le sens correspondant à la projection et vient embrayer avec le noyau quand on tourne cette manivelle en sens inverse.
• L'appareil est complété par un objectif 33, et un obturateur volant 34 et un système d'oculaire composé de la lanterne 35, de la lampe 36, du miroir 37 et du condensateur 38.

PATHE BABY FRIENDS: REPRODUCCIÓN DE LOS PLANOS ORIGINALES DE LA PATENTE "PATHÉ BABY" DE 1921



Restauration Pathé Baby: les petits cinémas (latelierderosabel.com)

Other pictures :

Pathé Baby - Démontage obturateur (pierreg.org)

[Pierre Mdihi]

Hi,

Thanks you for your reply. Your are right it doesn't active the claw and stay on the notch mode. Maybe a spring is missing? Are do i need to do a another manipulation? How to cancel the frame mode?

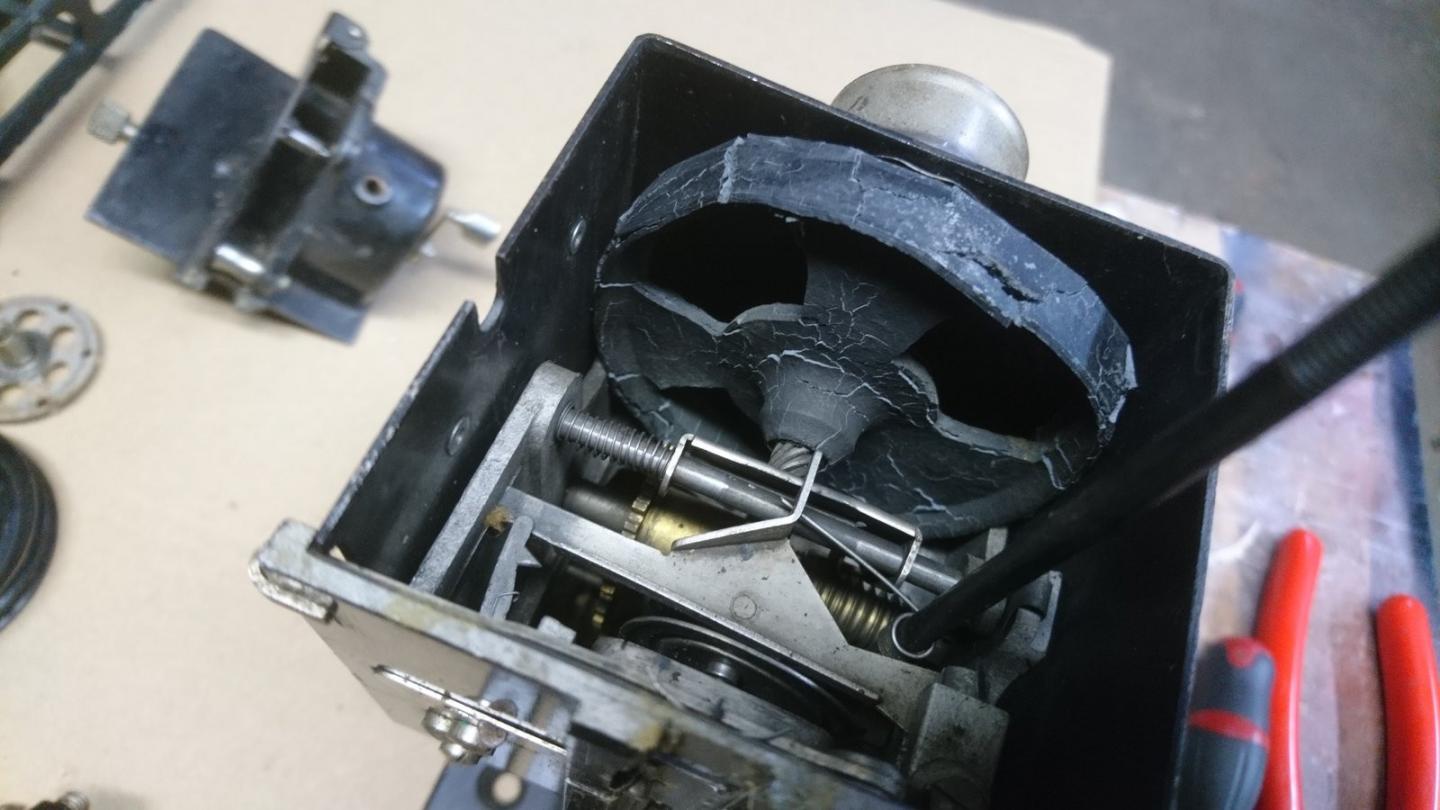

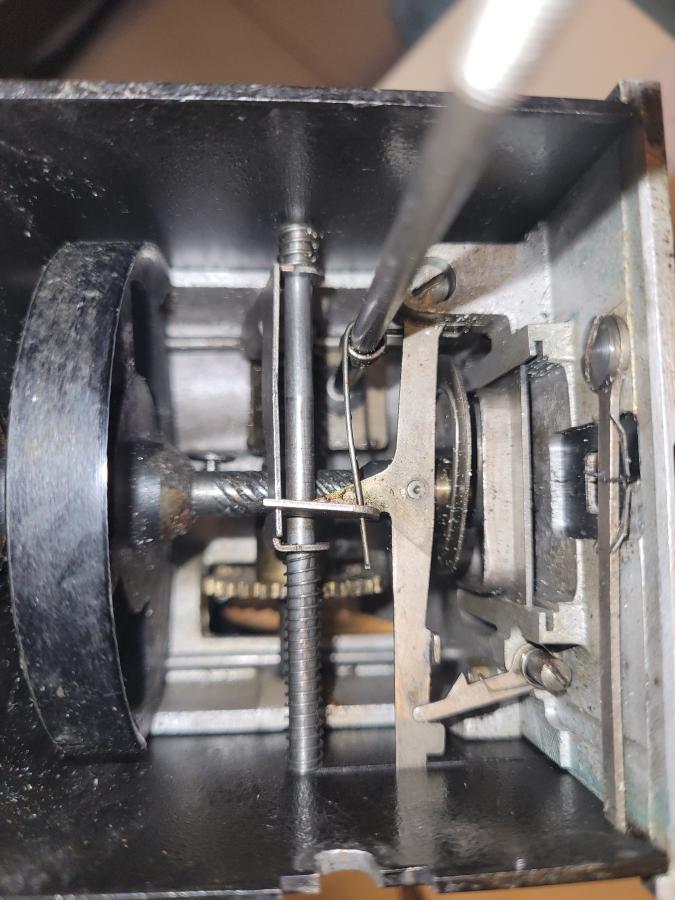

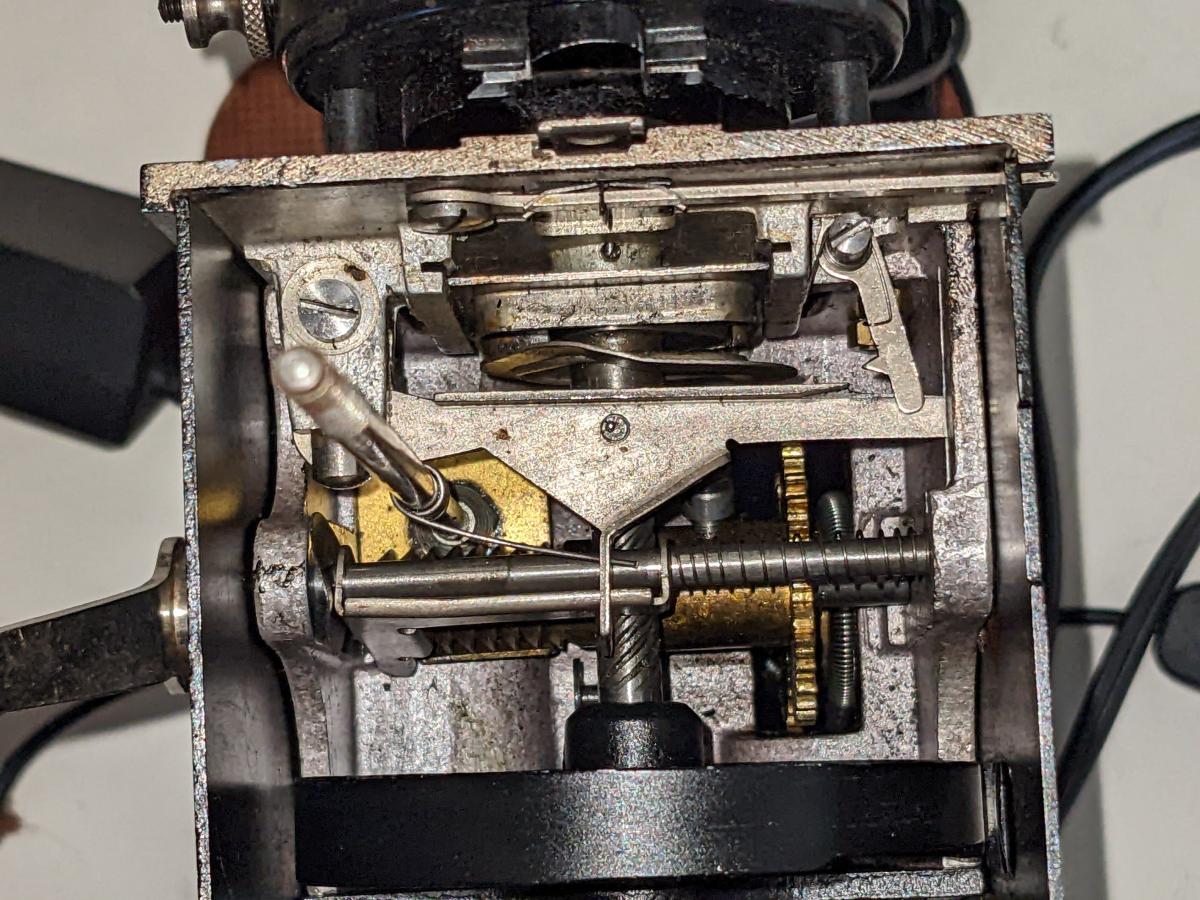

You will find attached photo of the inside of my Pathé baby. The mechanism doesn't put enough pressure on the gate to allow the claw to take the film.

Thanks Dominique fot the websites and the description, it very informative on how it's built.

[Pierre Mdihi]

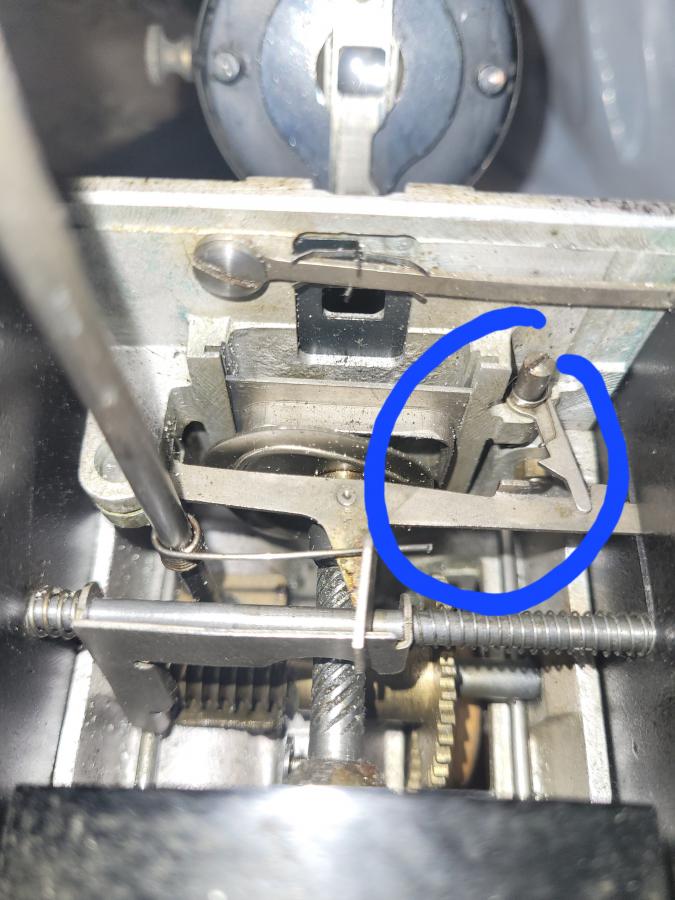

On this this i have highlighted a part i thinks can cause the problem. What do you think?

[Janice Glesser]

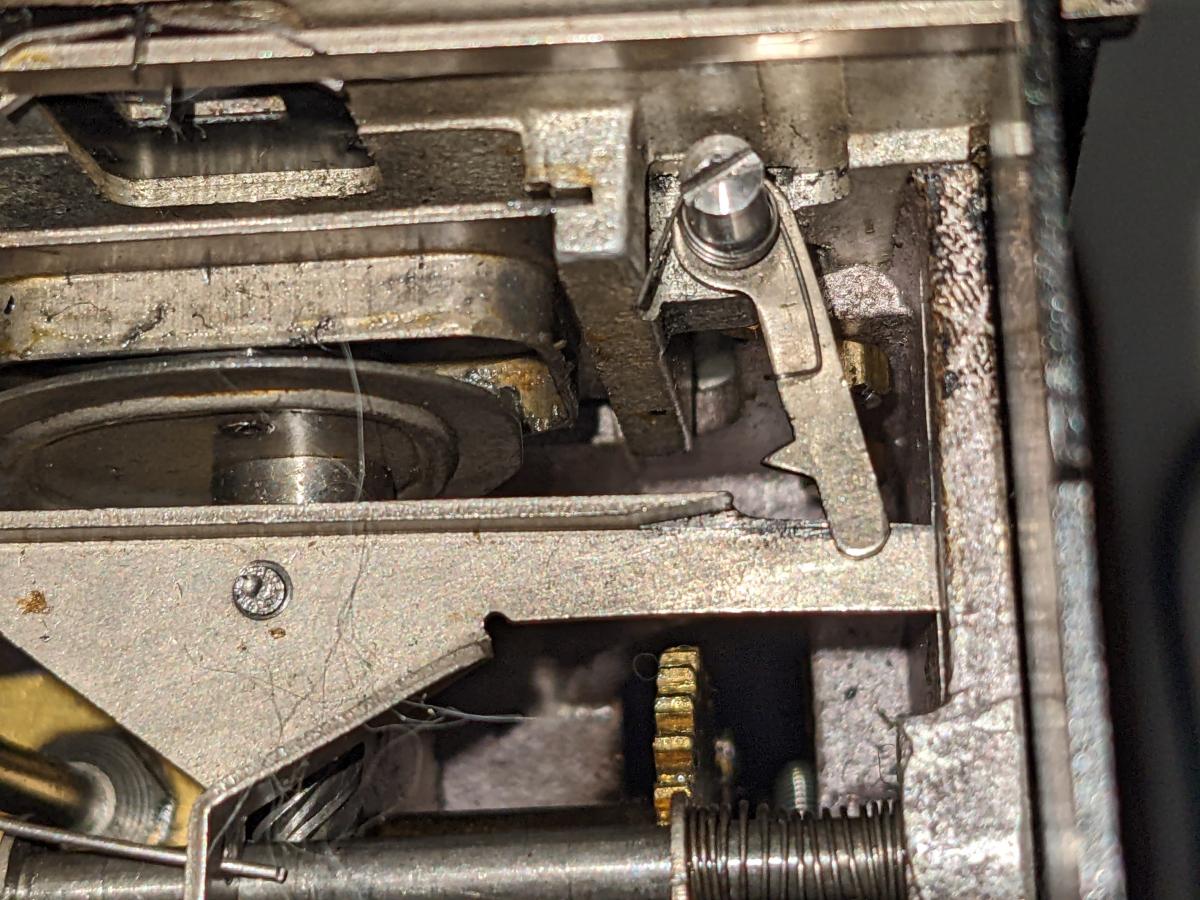

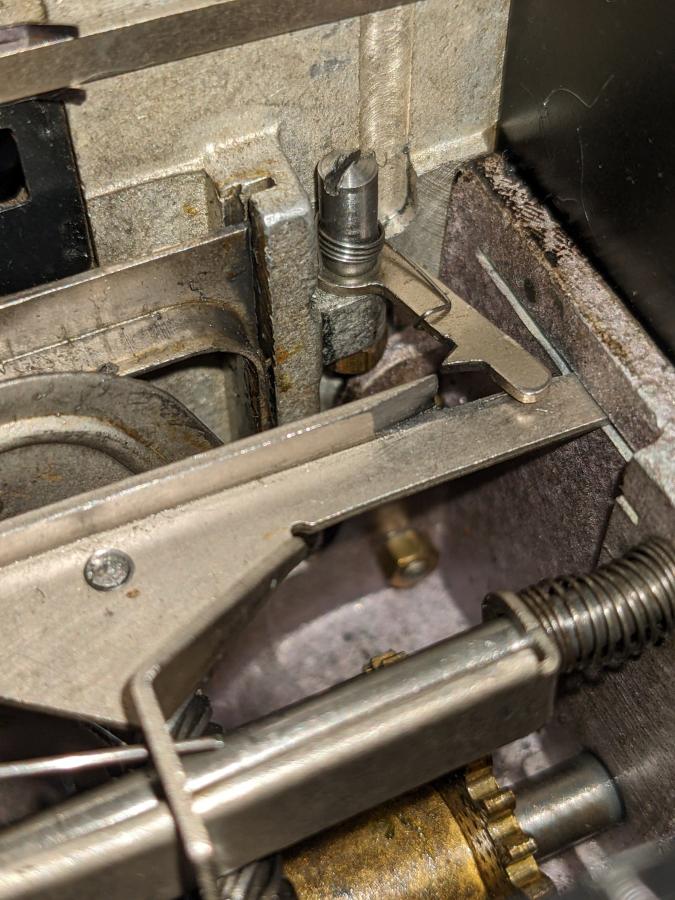

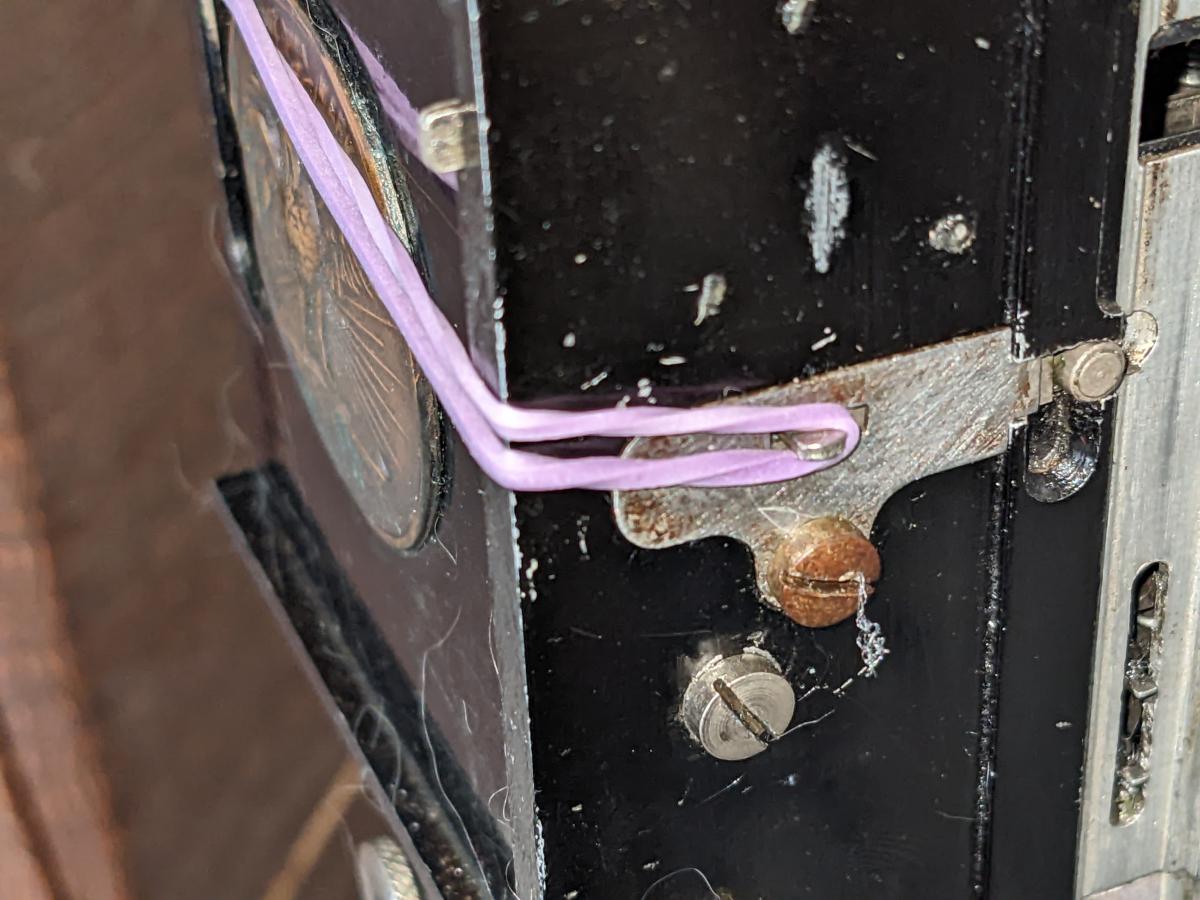

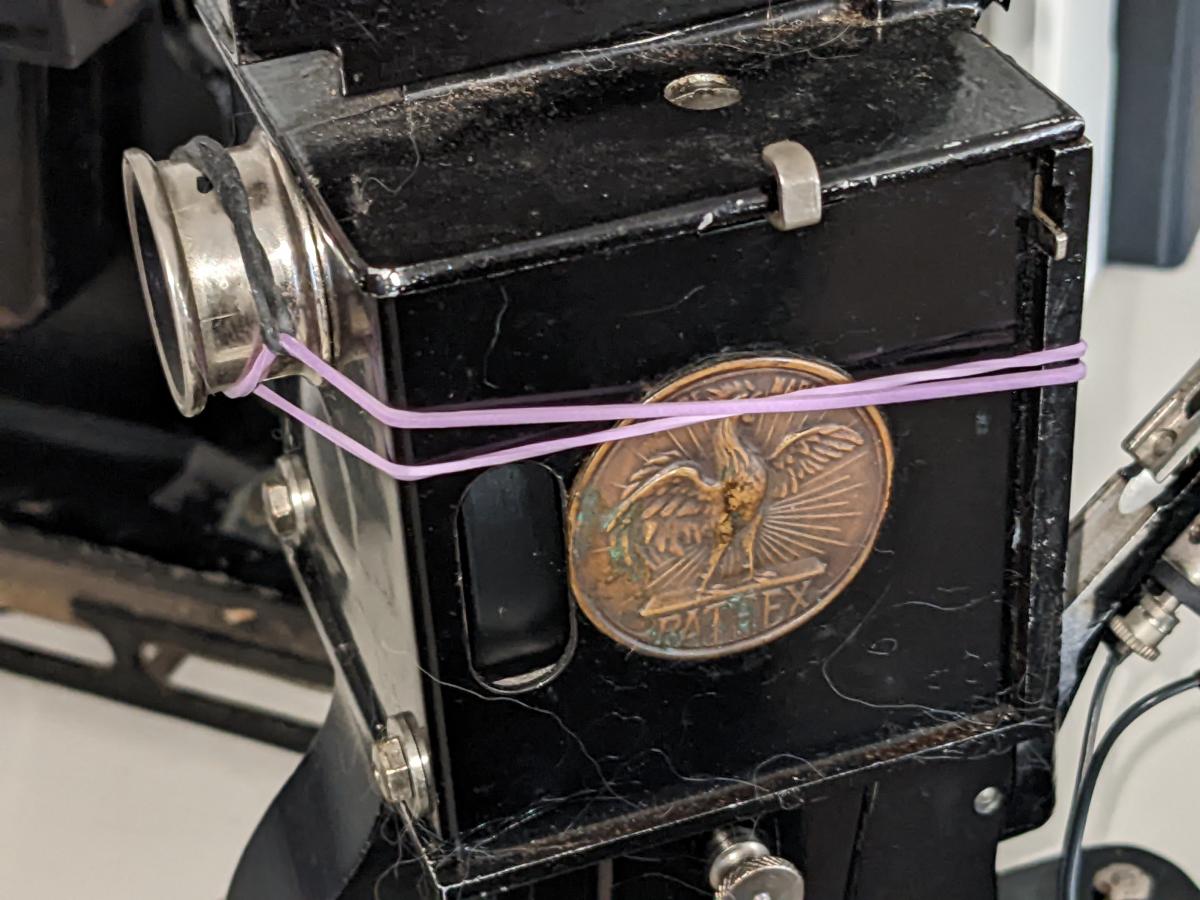

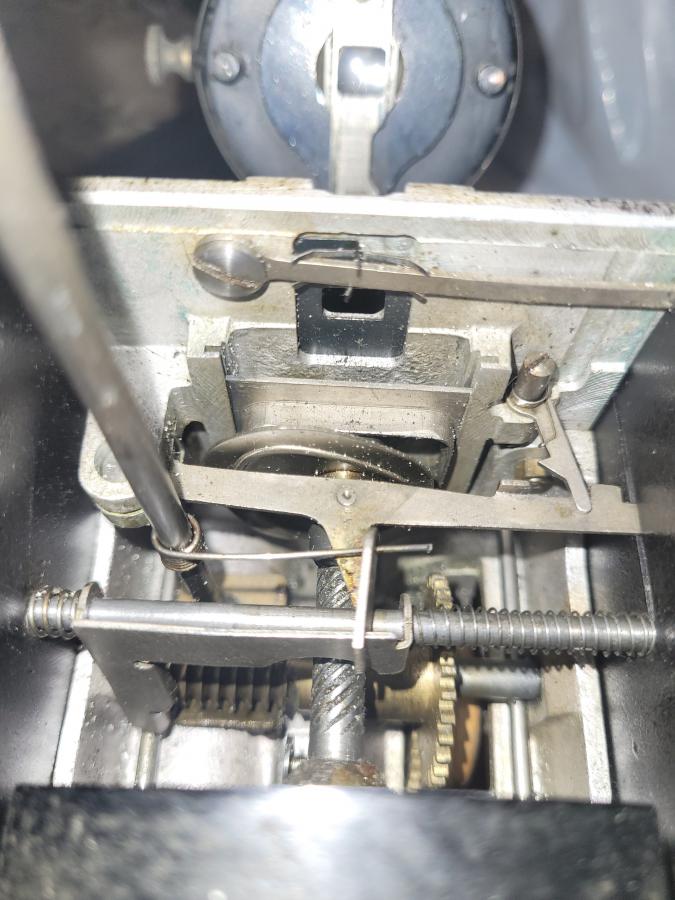

Hi Pierre...Here are a few pics of my Pathe' Baby. I don't see anything different in your pics but maybe you can do a comparison. If you want to keep the notch feature turned off... Just take a rubber band and attach it to the little lever to hold it from moving forward. See the photos I provided.

[Ken Finch]

I agree with Janice. There were a number of versions of this projector but the mechanism was always the same.The projector claws will always remain protracted all the while
the notch sensor is engaged. It is spring loaded and is disengaged by the edge of the film. That is why you have to load the film correctly. Perhaps Dom will translate this for you and provide loading instructions. It is a very cleverly designed mechanism and automatically disengages the notch after a set period of time and the claws then engage and move the film forward until the next notch. That is why I suggested you try a film. Ken Finch.😊

[Janice Glesser]

Here is a video I made a few years ago on loading the Pathe baby.

[Dominique De Bast]

Perhaps Dom will translate this for you

If this may help Pierre :

En gros, tu dois essayer le projecteur avec un film dedans. Le mécanisme de l'appareil est conçu pour s'arrêter à chanque fois que la tige qui se trouve près de la fenêtre de projection s'engage dans une des encoches du film (comme tu le sais probablement déjà, un titre ou une image fixe). L'arrêt sur image se fait pendant trois secondes puis le mécanisme repart. S'il n'y a pas de film, l'appareil se comporte comme s'il y avait à nouveau une encoche et reste sur arrêt sur image.

[Pierre Mdihi]

Hi,

Thanks you for your help and the translation. The video is very useful.

I made some progress on the Pathe baby. It seems that the notch sensor is always disengaged. After the worm gear come to the end, the metal part does not advance enough to block the notch system.

I tried the rubber band method, it didn't change anything. It seems that the mechanism cannot block the notch system. Perhaps an element is bent or a spring no longer does the job. In the worst case I would have to disconnect the notch system.

I have the feeling that my projector is an economic model, a lot of support elements are missing. It is not as qualitative as some versions.

[Ken Finch]

Hi Pierre, I wonder which model you have? This is usually stamped on the left hand side on the back of the metal cover behind the film chamber, just above the knurled nut holding the cover in place. I have also found that the mechanism only works properly if a film is loaded. On my machine, holding back the notch sensor with an elastic band does not work. The projector has to be loaded with a film and the gate closed for it to work properly. After all, that is what it was designed to do! That is why I suggested you try it with a film. Ken Finch😊
